Conception et fonction du joint
Le joint Trelleborg 592 Rieber PIP est un joint à lèvre composite constitué d’un élément en caoutchouc pour une étanchéité efficace entre l’about mâle et la tulipe et d’une bague en métal traité qui maintient le joint fermement en place.
Le joint est préassemblé au cours du process de formage de la tulipe. Il devient partie intégrante de la tulipe et assure une installation correcte du joint.
Le joint est placé sur l'outil de formage de la tulipe et est utilisé pour façonner sa propre gorge afin de réduire les irrégularités et les tolérances de la tulipe. Le joint est aussi efficace, que la pression dans le tuyau soit positive ou négative (vide).
Augmente la fiabilité de l'installation et réduit le risque de déplacement accidentel du joint lors de l'installation du tuyau.
Produit conçu pour être utilisé avec un tuyau PVC en conformité avec la norme SCS 430 DD.
Avantages et caractéristiques
- Ne peut pas être retiré pendant le transport ou l'installation
- Plus grande fiabilité de l'assemblage due à la réduction des tolérances
- Amélioration de la productivité et faible taux de rebus
Matériau
- Caoutchouc synthétique SBR - Dureté 55±5 Shore A, disponible en EPDM, Nitrile ou autre matériau élastomère, sur commande spéciale
- Renfort métallique
- Conforme aux exigences de la norme ASTM F-477 LH

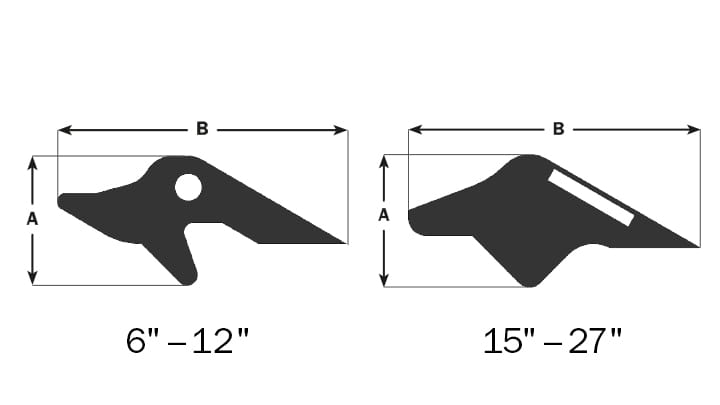

Dimensions disponibles
| Dimension du tuyau (pouces) | A (pouces) | B (pouces) |
|---|---|---|
| 6 | 0.425 | 0.957 |
| 8 | 0.472 | 1.063 |
| 10 | 0.567 | 1.276 |
| 12 | 0.614 | 1.382 |
| 15 | 0.616 | 1.358 |
| 18 | 0.712 | 1.539 |
| 21 | 0.786 | 1.72 |
| 24 | 0.863 | 1.902 |
| 27 | 0.945 | 2.083 |
Dimensions et marquage
Sur chaque joint, l'épaisseur du profil, le diamètre extérieur, la mesure recommandée du tuyau et la période de production sont indiqués. Les données correspondantes figurent également sur l'emballage.
Susceptible de modifications pour des raisons techniques.

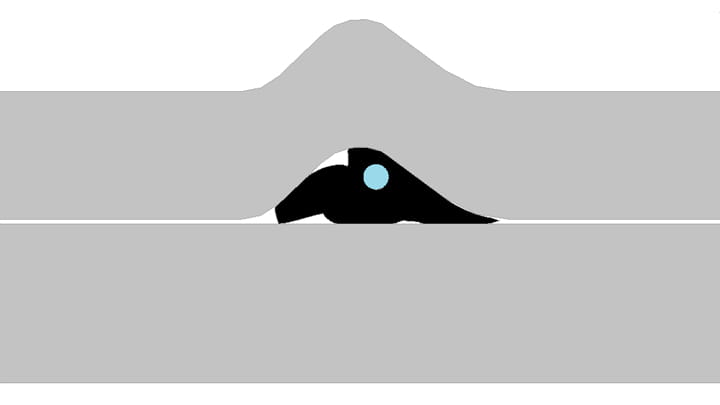

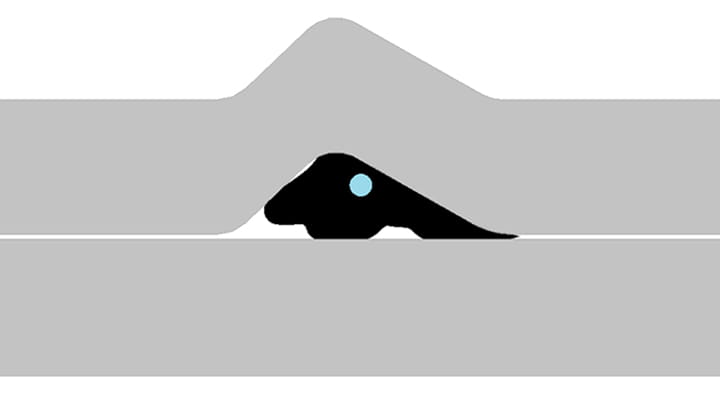

Assemblage
Vérifiez que l’about mâle et la tulipe du tuyau sont en bon état avant de procéder à l'assemblage.
Chanfreinez l'extrémité du robinet et retirez toutes les bavures.
Un lubrifiant doit être appliqué uniformément sur l’about mâle du tuyau.
L’about mâle et la tulipe doivent être correctement alignés.
Trelleborg 592 Rieber PIP
Fiche technique en anglais
