Conception et fonction du joint
Le Trelleborg 607 PIP-Lock est un joint composite constitué de un élément en EPDM souple pour une étanchéité efficace entre l’about mâle et la tulipe et d’un renfort en polypropylène, lié à l’EPDM, qui maintient le joint fermement en place.
Le joint devient partie intégrante de l'outil de formage de la tulipe et est utilisé pour façonner sa propre gorge afin de réduire les irrégularités et les tolérances de l’assemblage.
Le joint Trelleborg 607 PIP-Lock satisfait ou dépasse les normes américaines actuelles en matière de conduites d'eaux usées, qu'elles soient intérieures ou enterrées.
De plus, la conception du joint fait que l'effort à fournir pour l'assemblage est faible, ce qui rend le montage des tuyaux plus facile.
Avantages et caractéristiques
- Plus grande fiabilité de l'assemblage due à la réduction des tolérances
- Ne peut pas être retiré ou perdu pendant le transport ou l'installation
- Outillage et maintenance simplifiés
Matériau
- EPDM
- Renfort en PP
- Résiste à l'ozone

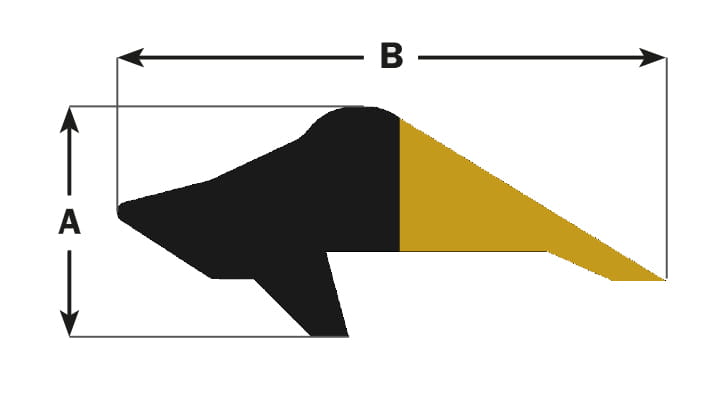

Dimensions disponibles
| Dimension du tuyau (pouces) | A (pouces) | B (pouces) |
|---|---|---|
|
6 |
0.40 | 0.96 |
| 8 | 0.44 | 1.06 |
| 10 | 0.54 | 1.28 |
| 12 | 0.58 | 1.38 |
Dimensions et marquage
Sur chaque joint, l'épaisseur du profil, le diamètre extérieur, la mesure recommandée du tuyau et la période de production sont indiqués. Les données correspondantes figurent également sur l'emballage.
Susceptible de modifications pour des raisons techniques.
Assemblage
Vérifiez que l’about mâle et la tulipe du tuyau sont en bon état avant de procéder à l'assemblage.
Chanfreinez l'extrémité du robinet et retirez toutes les bavures.

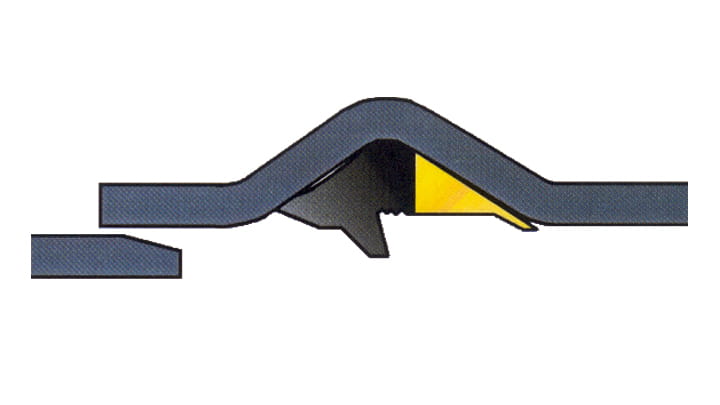

Apply lubricant to the spigot end and immediately bring it into contact with the socket.

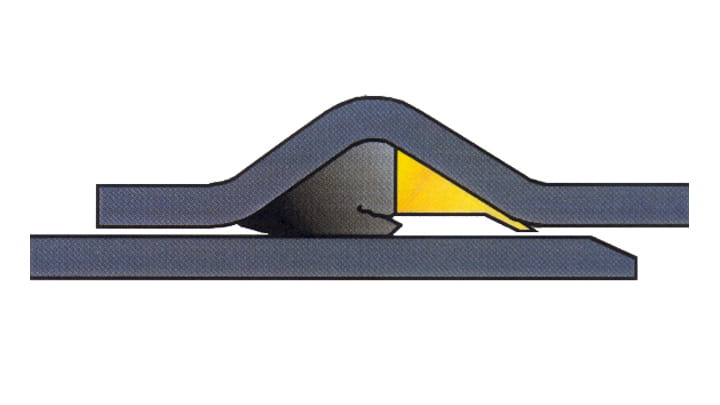

L’about mâle et la tulipe doivent être correctement alignés.
