Badania i rozwój

Przyszłe rozwiązania

Chcąc być pewnym iż posiadamy właściwe produkty i materiały, spełniające przyszłe wymagania, Trelleborg Sealing Solutions inwestuje w badania i rozwój. 8 ośrodków doskonalenia zlokalizowanych w Bridgewater (Anglia), Helsingør (Dania), Malta, Stuttgart (Niemcy), Shanghai (Chiny), Kalmar (Szwecja), Fort Wayne i Northville (USA), jest zaangażowanych w program ciągłego rozwoju produktów i materiałów.

Tworzenie zaawansowanych materiałów
Nasz baza danych ponad 2 000 unikatowych receptur włącznie z najlepszym w klasie mieszankami, które sprawdzają się w wymagających warunkach, w których wystepują ekstremalne temperatur, agresywne czynniki, wysokie ciśnienia i rygorystyczne standardy.

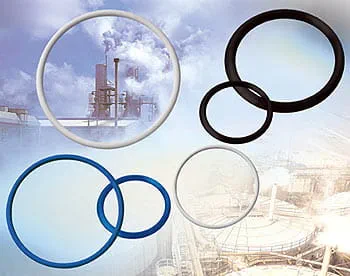

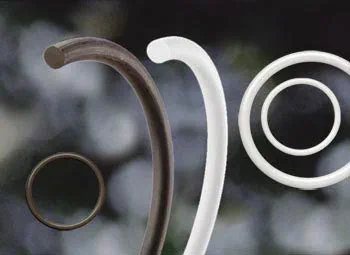

Prawnie zastrzeżone materiały obejmują elastomery Turel®, perfluoroelastomery Isolast®, opartne na PTFE materiały Turcon®, poliuretany Zurcon® i nasze materiały łożyskowe Turcite®, Orkot® i HiMod®.
Unikatowe i innowacyjne uszczelnienia
Produkty Trelleborg Sealing Solutions będąc przełomowymi w wielu gałęziach przemysłu stają się stanardami. Nasze zastrzeżone produktu obejmujące AQ-Seal® , Double Delta® , Glyd Ring® , Stepseal®, Variseal® i Wills Rings® (metalowe O-Ringi).
Dla zaspokojenia specyficznych wymogów klientów, produkujemy niestandardowe wyroby, z wykorzystaniem Metod Elementów Skończonych i innych wiodących technologii. Jeśli zachodzi taka potrzeba, przed uruchomieniem produkcji wielkoseryjnej wyroby te przechodzą krótko lub długotrwałe testy w laboratorium Trelleborg Sealing Solutions.

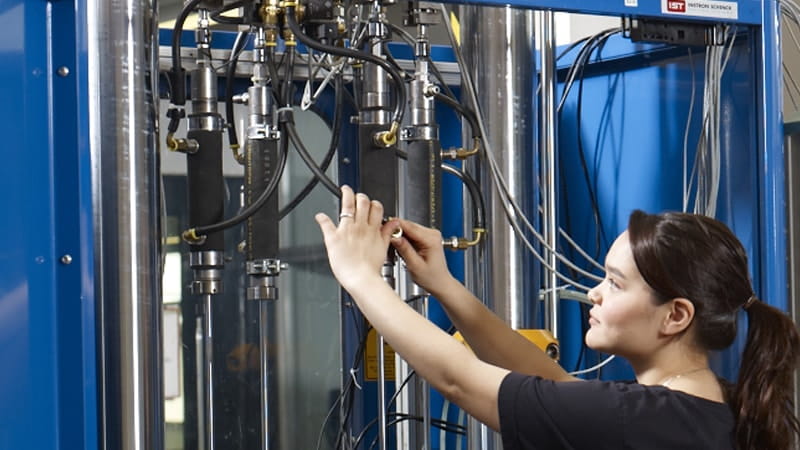

Test amortyzatorów

Specjalne stanowisko do symulacji wpływu róznych warunków pracy jakim poddawane są amortyzatory. Zainstalowany amortyzator poddawany jest drganiom o nakładających się częstotliwościach. W ten sposób zachowanie uszczelnień może być badane przez okres wymagany przez klienta.
Dane techniczne

ŚREDNICA TŁOCZYSKA 0 - 50 mm
PRĘDKOŚĆ TŁOCZYSKA 0,002 – 4,0 m/s
PŁYN DO TESTU HLP46, płyny motoryzacyjne
DŁUGOŚĆ SKOKU 200 mm
TEMPERATURA OLEJU 25 - 110 °C
SIŁA AMORTYZATORA 25 kN

Mierzone czynniki

WYCIEKI
TARCIE
CIŚNIENIE
TEMPERATURA OLEJU
DŁUGOŚĆ SKOKU
PRĘDKOŚĆ TŁOCZYSKA
SIŁA AMORTYZATORA

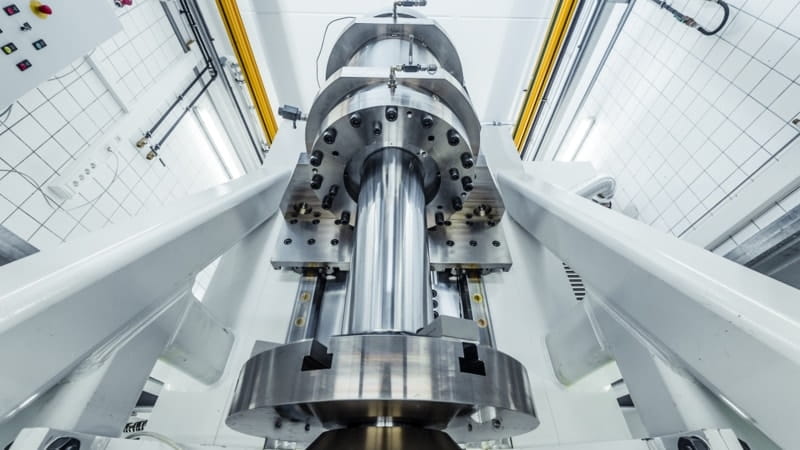

Big Rod Test

Komora została zaprojektowana w taki sposób, aby mieściła kompletny cylinder hydrauliczny. Jej przeznaczeniem jest badanie wpływu niskich temperatur na pracę cylindra oraz zainstalowanych w nim uszczelnień.

Dane techniczne

ŚREDNICA TŁOCZYSKA 36 i 40 mm
PRĘDKOŚĆ TŁOCZYSKA 0 – 0,2 m/s
PŁYN DO TESTU AEROSHELL FLUID 4
CIŚNIENIE 0 - 15 MPa
TEMPERATURA OLEJU -25 °C
POZA ŚRODKIEM do 0,3 mm

Mierzone czynniki

WYCIEKI
CIŚNIENIE
PRĘDKOŚĆ TŁOCZYSKA
TEMPERATURA OLEJU
ILOŚĆ CYKLI

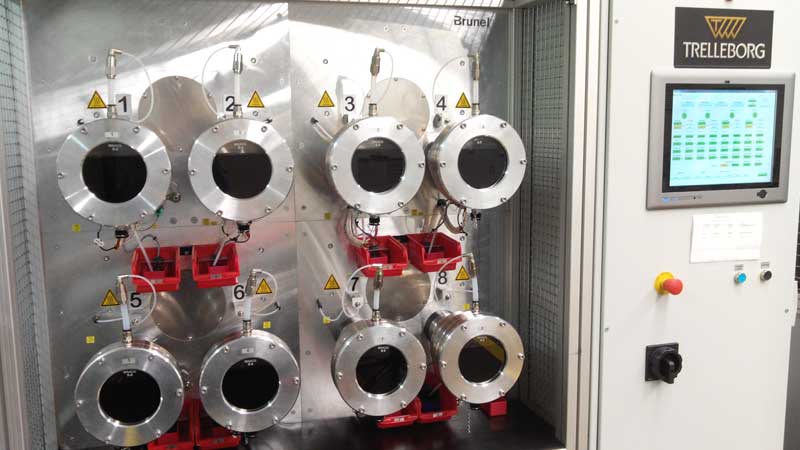

Oil Seal Endurance Test

Test Stand 4x2 Chambers designed to hold a maximum of 8 radial oil seals. This test stand is intended to examine the operational performance of the ROS under the influence of temperature, rotary frequency, fast acceleration and by changing the rotational direction.

Technical Data

Shaft-Diameter 20- 80 mm / 0.787 - 3.149 inch
Shaft Velocity 0 /10.000 rpm
Test Fluid: Aerospace Oil, Hydraulic oil, air
Pressure 0 - 5 MPa / 0 - 72,5 psi
Oil Temperature 25°C – 120°C / 77 °F – 248 °F

Measurable

Pressure
Temperature
Torque
Leakage

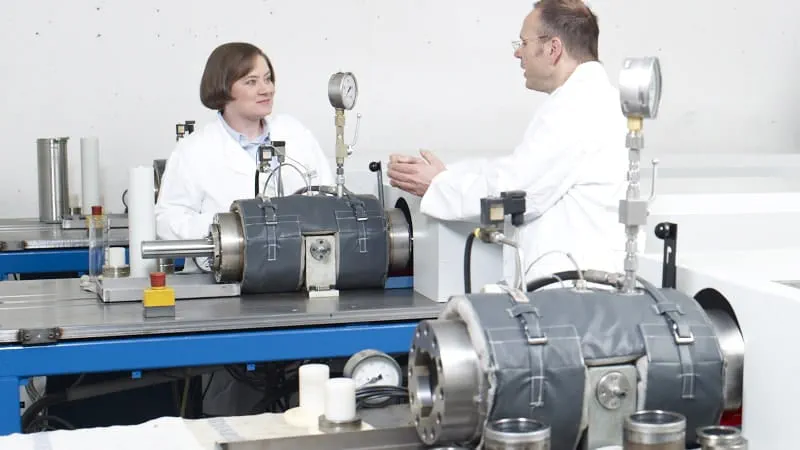

Test uszczelek tłoczyskowych

Dodatkowe stanowisko testowe do badań uszczelnień tłoczyskowych. W tym przypadku nie zainstalowano jednak mocowanych na stałe komór testowych. Uszczelnienia można testować w prawie każdym rodzaju cylindra dostarczonego przez klienta. Cylindry te są uruchamiane za pośrednictwem centralnie ułożonego siłownika, który jest wspólnym napędem dla badanych cylindrów.
Dane techniczne

ŚREDNICA TŁOCZYSKA 17 - 50 mm
PRĘDKOŚĆ TŁOCZYSKA 0,001 – 0,4 m/s
PŁYN DO TESTU HLP46
CIŚNIENIE 0 - 20 MPa
DŁUGOŚĆ SKOKU 0 - 250 mm
TEMPERATURA OLEJU 25 - 80 °C

Mierzone czynniki

WYCIEKI
TARCIE
CIŚNIENIE
PRĘDKOŚĆ TŁOCZYSKA
TEMPERATURA OLEJU
DŁUGOŚĆ SKOKU

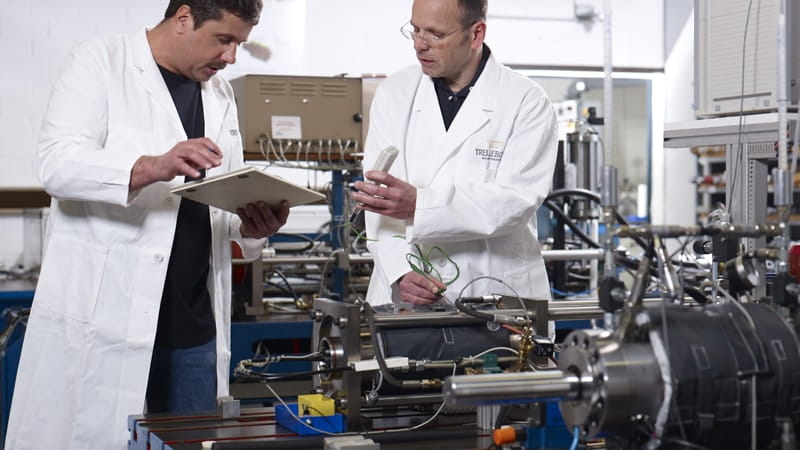

Test uszczelek ruchu obrotowego

Dodatkowe stanowisko testowe do badań uszczelnień obrotowych. Takie same stanowiska zostały również zainstalowane jako standardowe wyposażenie w innych laboratoriach badawczych Trelleborg Sealing Solutions w Północnej Europie i w USA w celu zapewnienia znormalizowanych na całym świecie, jednolitych warunków wykonywania prób.
Dane techniczne

ŚREDNICA WAŁU 60 - 95 mm
PRĘDKOŚĆ WAŁU 0 - 0.5 m/s
PŁYN DO TESTU HLP46
CIŚNIENIE 0 - 50 MPa
KĄT OBROTU 90 - 360 °
TEMPERATURA OLEJU 25 - 80 (120) °C

Mierzone czynniki

WYCIEKI
TARCIE
CIŚNIENIE
PRĘDKOŚĆ WAŁU
TEMPERATURA OLEJU
ILOŚĆ CYKLI
CZĘSTOTLIWOŚĆ

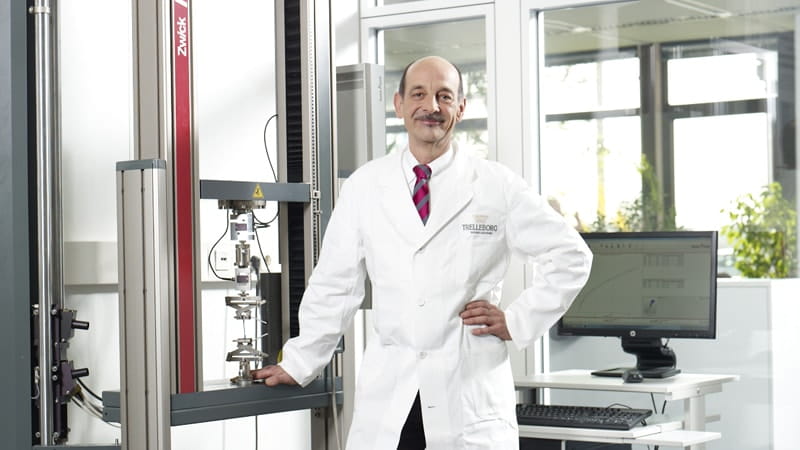

Test wytrzymałości na rozciąganie

A general test stand for the determination of either tensile stress values or elongation of test specimens for materials subjected to specific elongation or stress values. This test stand may also be used to determine the frictional forces occurring at the contact surface of seals installed in cylinders (cylinders are not in operation for this test.)
Dane techniczne

PRĘDKOŚĆ TŁOCZYSKA 0 - 0,1 m/s
CIŚNIENIE 0 - 50 MPa
DŁUGOŚĆ SKOKU 500 mm
SIŁA 10 kN

Mierzone czynniki

TARCIE
DŁUGOŚĆ SKOKU
PRĘDKOŚĆ TŁOCZYSKA

Test pierścieni zgarniających

Stanowisko do prób pozwalających określić zdolność zgarniaczy do zatrzymywania cząsteczek kurzu / zanieczyszczeń przedostających się do układu hydraulicznego, które są wprowadzane z zewnątrz w ustalonych warunkach. Cząsteczki obce, które zdołały przedostać się do wnętrza układu, są gromadzone w zbiornikach z pleksiglasu, które widać w środkowej części zdjęcia. Olej zawarty w tych zbiornikach jest poddawany analizie / badaniu na zawartość zanieczyszczeń tego rodzaju.
Dane techniczne

ŚREDNICA TŁOCZYSKA 0 - 50 mm
PRĘDKOŚĆ TŁOCZYSKA 0 – 0,5 mm/s
PŁYN DO TESTU HLP46 + Arizona Dust
CIŚNIENIE 0 - 5 MPa
DŁUGOŚĆ SKOKU 200 mm
ODCHYLENIE TŁOCZYSKA 0 – 0,5 mm
TEMPERATURA OLEJU 25 - 50 °C

Mierzone czynniki

WIELKOŚĆ + ILOŚĆ ZIAREN PIASKU\
ODCHYLENIE TŁOCZYSKA
CIŚNIENIE

Laboratorium polimerów

Rozwój produktu

Produkty objęte programem standardowym Trelleborg Sealing Solutions można wykorzystać do całego szeregu zastosowań. Niemniej, nie zawsze istnieje możliwość zaspokojenia wszystkich potrzeb przy pomocy już istniejących rozwiązań w zakresie uszczelnień. W takich przypadkach, Dział Rozwoju Produktów Trelleborg Sealing Solutions stworzy specjalne rozwiązania dla specjalnych wymagań, poczynając od prostych elementów uszczelniających, aż do części wieloelementowych ze zintegrowanymi funkcjami dodatkowymi.
Trelleborg tworzy rozwiązania
Duży wybór materiałów i szeroki zakres opcji dotyczących wyboru odpowiedniej technologii produkcji stanowią podstawę Rozwoju Produktów Trelleborg Sealing Solutions. Wzajemne oddziaływanie nowoczesnej metodologii rozwoju oraz doświadczenia w dziedzinie symulacji i prób prowadzi do specjalnego opracowywania produktów na zamówienie.
Dział Rozwoju Produktów Trelleborg Sealing Solutions oferuje specjalne rozwiązania dostosowane do wymagań klienta, na przykład: uszczelnienia odporne na wysokie ciśnienia, zawory odpowietrzające, czułe na minimalne zmiany ciśnienia, niskotarciowe uszczelnienia amortyzatorów, trwałe zgarniacze zanieczyszczeń.

PU Development

Firma Trelleborg Sealing Solutions jest w stanie wyraźnie zwiększać wydajność i poprawiać uzyskiwane wyniki w dziedzinie rozwoju poliuretanów.
W chwili obecnej możemy zaoferować naszym klientom:

Selektywne zestawienie szerokiego asortymentu materiałów w celu wyraźnego poprawienia parametrów pracy naszych standardowych wyrobów.
Rozwój ukierunkowany na wymagania klienta, tj. materiały poliuretanowe przygotowywane na zamówienie.
Wszystkie zasoby niezbędne do rozwiązywania szczegółowych kwestii związanych z opracowywaniem wysokiej klasy materiałów w naszym Laboratorium Poliuretanów:

Reaktor przetwórstwa chemicznego z opcją regulacji sterowania temperaturą - Formowanie prepolimerów
Stanowisko sieciowania wyposażone w wysokoobrotowy mieszalnik - Mieszanie prepolimerów z czynnikiem sieciującym
Płyta podwlewnicowa z regulacją temperatury - Zestalanie mieszaniny
Maszyna do granulacji służąca do rozdrabniania półfabrykatu materiału poliuretanowego
Używamy specjalnie zaprojektowanych narzędzi do seryjnie powtarzalnej produkcji prototypów i próbek wykorzystywanych do badań laboratoryjnych.
Ponadto, posiadamy wtryskarkę identyczną z maszyną używaną do normalnej produkcji, która posiada dodatkowe funkcje oprogramowania dla potrzeb zapewnienia jakości oraz badań związanych z możliwościami przystosowania procesów technologicznych.
Dysponujemy wysoko wykwalifikowanym personelem posiadającym wieloletnie doświadczenie zawodowe.

Poprzez tworzenie dostosowanych do zadań struktur molekularnych możemy wytwarzać poliuretany termoplastyczne (TPU) na skalę pół-przemysłową , w odniesieniu do ich właściwości chemicznych, fizycznych, trybologicznych i mechanicznych.
Trzy podstawowe komponenty, izocyjanian, poliol i czynnik sieciujący, są dokładnie zmieniane podczas syntezy chemicznej. W niektórych przypadkach wprowadzane są również dodatki.

Przy pomocy trzech wyżej wymienionych składników możemy wywierać wpływ na:

Właściwości tłumiące
Odkształcenia plastyczne
Sztywność
Moduł Younga
Odporność na wytłaczanie
Zachowanie materiału w wysokich i niskich temperaturach
Odporność chemiczną
Właściwości ścierne.

Formuły i odczyty pomiarów w przypadku prób materiałów są dokładnie rejestrowane. Możemy na przykład poprzez zastosowanie naszego systemu obliczeniowego FEM konstruować krzywe naprężenia / wydłużenia otrzymywane na podstawie przyrządu do prób na rozciąganie. Tym samym jesteśmy w stanie symulować zachowanie uszczelniające materiału w odniesieniu do określonych kryteriów, tak aby w oparciu o wcześniej zdefiniowaną geometrię elementu można było wyciągnąć wnioski dotyczące najbardziej odpowiedniego materiału.
Przyszłe generacje ulepszonych TPU można będzie znaleźć w następujących dziedzinach zastosowań:

Uszczelnienia tłoczysk i tłoków stosowanych w pneumatyce i hydraulice
Pierścienie zgarniające
Uszczelnienia obrotowe
Zawory
Części obrabiane stosowane w technice, zwłaszcza o właściwościach wielofunkcyjnych

Rozwój PTFE

Nasza wizja
Stać się najlepszymi na świecie w dziedzinie materiałów na bazie PTFE w naszej branży.
Obszary prowadzonych przez nas badań:

Podstawowe własności fizyczne
Wpływ na proces technologiczny
Inne czynności związane z procesem technologicznym
Metody produkcji
Standaryzacja materiałów PTFE
Rozwój nowych materiałów oraz udoskonalanie istniejących materiałów na bazie PTFE

Nasze obiekty

Laboratorium materiałowe
Przyrządy do analizy termicznej
Stanowisko do prób

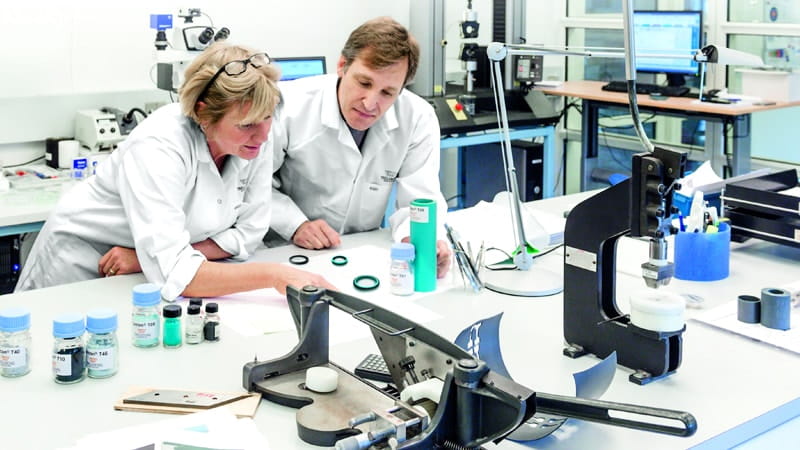

Laboratorium materiałowe

Poniżej przedstawiamy instrumenty stosowane do testowania obecnie rozwijanych materiałów z Politetraetylenu (PTFE) w Trelleborg Sealing Solutions.

Ciężar właściwy (ASTM D 792, DIN ISO 1183-1)
Dwa przyrządy do prób na rozciąganie Instron 5566 z tensometrem i komorą temperatury. Zakres obciążeń od 200 N do 10 kN. (ASTM D4894, DIN 53455, ASTM D412, DIN 53504-S2)
Twardość oznaczana metodą wciskania kulki (DIN 53456, ISO 2039)
Twardościomierz w skali Shore'a D i mikrotwardościomierz (ASTM 2240 i DIN ISO 48)
Odkształcenie pod obciążeniem ASTM D 621
Pełzanie zgodnie z ASTM D 621
Analizator wilgoci, zawartość wilgoci PTFE i wypełniaczach
Dyfrakcja wiązki lasera. Oznaczanie rozkładu wielkości ziaren
Mikroskopy z urządzeniami do przetwarzania cyfrowego
