Diseño y funcionamiento de la junta
Las juntas Trelleborg Rieber Sewer se integran en la tubería durante el proceso de fabricación. Para ello se calienta la tubería y se utiliza el mandril y la junta de manera conjunta como herramienta para moldear la campana.
La junta da forma a la propia ranura del sello, ésto reduce las irregularidades y tolerancias en la campana.
El diseño de la junta consta de dos elementos, un elemento de caucho flexible para sellar de manera eficaz la campana y la espiga y un elemento metálico, como refuerzo, unido al caucho que mantine la junta en la posición correcta.
Mejora producividad tanto del del instaldor como del fabricante. Por un lado, ya no es necesario medir la campana de las tuberías ni separar los procedimientos de instalación. Por otro lado, cada operario puede supervisar un mayor número de de líneas de extrusión.

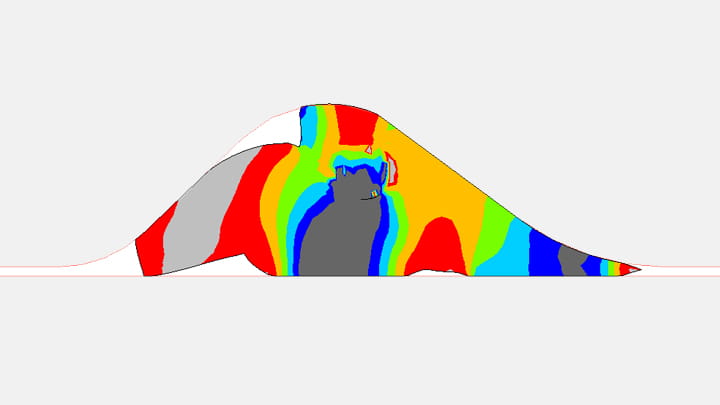

Características y ventajas principales
- Mejora la productividad – reduce el volumen de chatarra
- No se desplaza durante el transporte, almacenaje y la instalación
- Mayor fiabilidad en la unión debido a la reducción de tolerancia
Material
- Caucho sintético (SBR) - Dureza 55 ± 5 Shore A
- Refuerzo de metal
- Disponible en EPDM, Nitrilo u otro material eslastomérico bajo pedido
Tamaño de la tubería

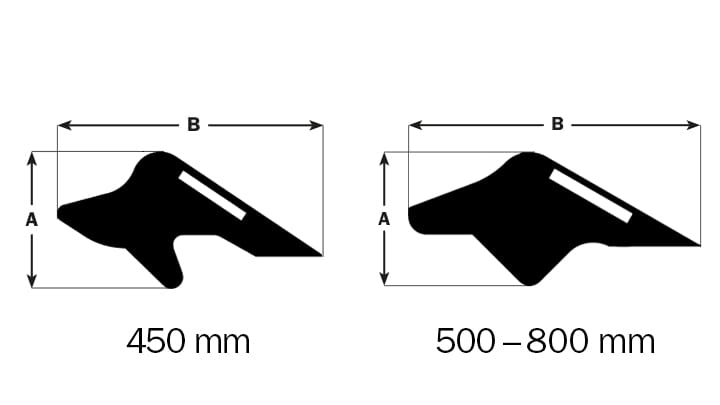

| TAMAÑO DE LA TUBERÍA (mm) | A (mm) | B (mm) |
|---|---|---|
| 450 | 19 | 37.1 |
| 500 | 22.0 | 48.5 |
| 630 | 22.0 | 48.1 |
| 800 | 24.0 | 52.8 |

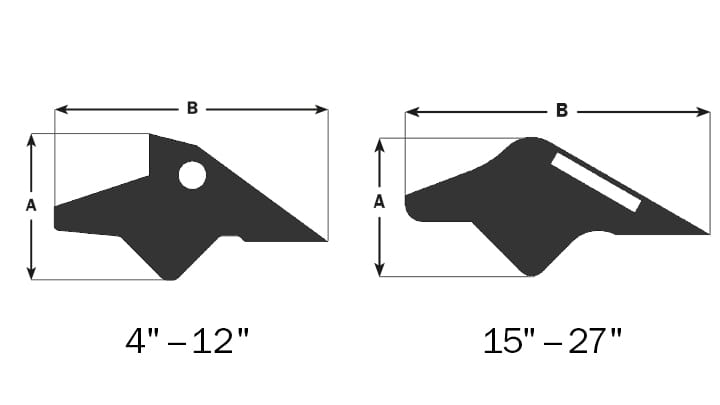

| TAMAÑO DE LA TUBERÍA (pulgadas) | A (pulgadas) | B (pulgadas) |
| 4 | 0.378 | 0.724 |
| 5 | 0.402 | 0.770 |
| 6 | 0.425 | 0.815 |
| 8 | 0.472 | 0.906 |
| 10 | 0.58 | 1.087 |
| 12 | 0.614 | 1.177 |
| 15 | 0.616 | 1.358 |
| 18 | 0.712 | 1.539 |
| 21 | 0.786 | 1.720 |
| 24 | 0.863 | 1.902 |
| 27 | 0.945 | 2.083 |
Ensamblaje
Previo al ensamblaje, inspecione la espiga y la campana ante posibles daños y elimine eventuales partículas de suciedad. Achaflane la espiga, elimine cualquier posible rebaba.
Aplique el lubricante de manera homogénea en el extremo de la espiga.
Alinee la espiga y la campana y deslice la espiga en el interior de la tubería hasta el lugar adecuado.
