Applications
Utilisation dans les industries du bois, du textile, les fonderies et autres applications générales.
Idéale pour l’aspiration et le transport de poudres, particules abrasives, poussières, sciure, copeaux de bois, fibres textiles et limaille.
Aspirateurs industriels.
Convient à l’évacuation de gaz dans les industries chimiques et pétrolières.
Adaptée au gainage de câbles en robotique et machines outils.
Avantages
Légère et très flexible (souple à froid).
Excellente résistance à l’abrasion et à la perforation.
Bon comportement mécanique à la pliure répétée.
Hélice en acier cuivré résistante à l’écrasement.
Tube très lisse favorisant l’écoulement.
Bonne tenue à l’ozone et aux UV.
Bonne résistance à la plupart des huiles, solvants et produits chimiques industriels de concentration modérée à l’état de vapeur.
Design

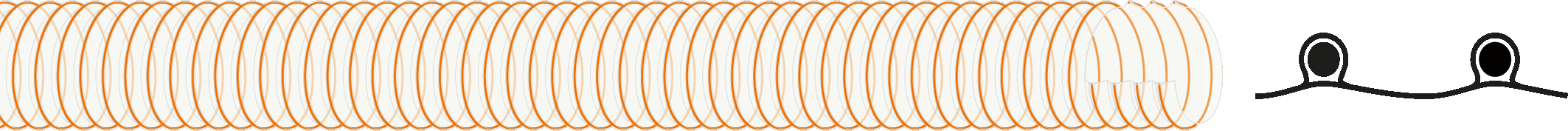

Dessin technique

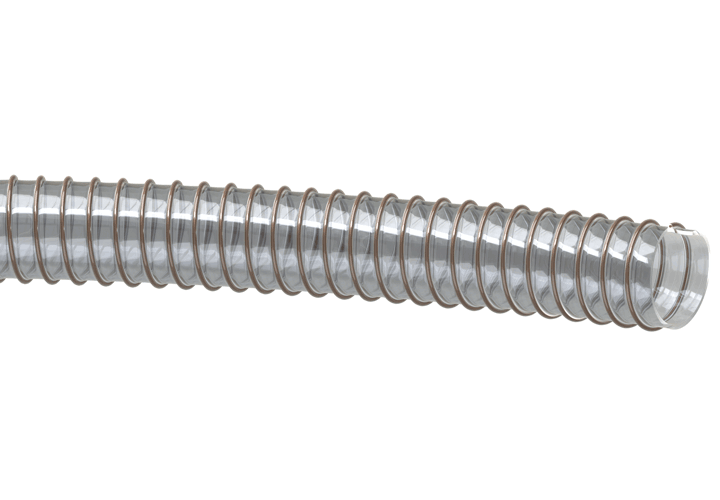

Vue d'ensemble
Armature
hélice en acier cuivré
Température
-30 to +100
Normes et homologations
Standard : fixation par collier.
Informations complémentaires
Caractéristiques techniques d’utilisation pour une température à +20°C.
Spécifications techniques
| ID (mm) | OD (mm) | Pression de service (bars) | Pression d'éclatement (bars) | Dépression max. (bars) | Rayon de courbure (mm) | Poids (kg/m) | Longueur (m) | Référence article |
100 |
0.6 |
0.15 | 100 | 0.87 | 10 | 0085540 | ||
102 |
0.6 |
0.15 | 102 | 0.87 | 10 | 5009231 | ||
110 |
0.5 |
0.15 | 110 | 0.93 | 10 | 0085541 | ||
120 |
0.45 |
0.12 | 120 | 1 | 10 | 0085542 | ||
125 |
0.4 |
0.12 | 125 | 1.08 | 10 | 5009232 | ||
130 |
0.3 |
0.11 | 130 | 1.1 | 10 | 0085543 | ||
140 |
0.3 |
0.10 | 140 | 1.19 | 10 | 0085544 | ||
150 |
0.25 |
0.10 | 150 | 1.29 | 10 | 0085545 | ||
160 |
0.25 |
0.10 | 160 | 1.36 | 10 | 0085546 | ||
180 |
0.2 |
0.09 | 180 | 2.05 | 10 | 0085547 | ||
200 |
0.18 |
0.09 | 200 | 2.23 | 10 | 0085548 | ||
203 |
0.18 |
0.09 | 203 | 2.23 | 10 | 5009233 | ||
225 |
0.15 |
0.08 | 225 | 2.41 | 10 | 0085549 | ||
25 |
1.65 |
0.40 | 25 | 0.2 | 10 | 5009226 | ||
250 |
0.15 |
0.08 | 250 | 2.77 | 10 | 0085550 | ||
30 |
1.6 |
0.35 | 30 | 0.24 | 10 | 5009227 | ||
300 |
0.12 |
0.06 | 300 | 3.29 | 10 | 0085551 | ||
32 |
1.4 |
0.30 | 32 | 0.26 | 10 | 5604095 | ||
35 |
1.4 |
0.30 | 35 | 0.28 | 10 | 5009228 | ||
350 |
0.1 |
0.06 | 350 | 3.84 | 10 | 0085552 | ||
40 |
1.4 |
0.30 | 40 | 0.34 | 10 | 0085531 | ||
400 |
0.08 |
0.02 | 400 | 4.39 | 5 | 5009234 | ||
45 |
1.4 |
0.30 | 45 | 0.39 | 10 | 0085532 | ||
50 |
1.3 |
0.28 | 50 | 0.4 | 10 | 0085533 | ||
500 |
0.04 |
0.01 | 500 | 5.49 | 5 | 5009235 | ||
60 |
1.1 |
0.25 | 60 | 0.47 | 10 | 0085534 | ||
65 |
1.1 |
0.23 | 65 | 0.49 | 10 | 0085535 | ||
70 |
1 |
0.23 | 70 | 0.54 | 10 | 0085536 | ||
75 |
0.8 |
0.20 | 75 | 0.6 | 10 | 0085537 | ||
76 |
0.8 |
0.20 | 76 | 0.6 | 10 | 5009230 | ||
80 |
0.7 |
0.18 | 80 | 0.62 | 10 | 0085538 | ||
90 |
0.7 |
0.18 | 90 | 0.71 | 10 | 0085539 |
¤ Selon disponibilité.
* Tolérance sur longueur : ±1% (norme ISO 1307)
* Tolérance sur longueur : ±1% (norme ISO 1307)
