Hacer de la junta una parte integral de la tubería ofrece numerosas ventajas, entre otras, el sello no se desplaza durante el transporte y la instalación y requiere una menor fuerza de ensamblaje lo que hace que la junta permanezca en el sitio correcto durante la unión de las tuberías.
Su diseño exclusivo consta de dos elementos, un elemento de retención de plástico que mantiene la junta de forma segura en su posición y un elemento de sellado de caucho que garantiza la estanqueidad una vez las tuberías hayan sido unidas. Juntos absorben cualquier variación permisible en la campana.
La junta cumple con los requisitos de las normas europeas y americanas para el suministro de agua potable y para aplicaciones de aguas residuales.
Características y ventajas
- La mejor solución para tuberíasde agua potable, PVC-O incluidas
- No se desplaza durante el transporte o almacenamiento
- Baja fuerza de inserción, facilita la instalación
Material
- Caucho sintético (EPDM)
- Dureza 60±5 IRHD
- Apta para agua potable
Tamaño de la tubería
| TAMAÑO DE LA TUBERÍA (mm) | A (mm) | B (mm) |
|---|---|---|
| 63 | 10.4 | 17.8 |
| 75 | 11.6 | 19.9 |
| 90 | 12.7 | 21.7 |
| 100* | 13.8 | 21.6 |
| 110 | 13.8 | 22.0 |
| 125 | 13.8 | 23.6 |
| 140 | 14.8 | 25.3 |
| 150* | 17.2 | 23.5 |
| 160 | 15.9 | 27.2 |
| 180 | 17.5 | 28.8 |
| 200 | 16.9 | 29.0 |
| 200* | 20.2 | 32.0 |
| 225 | 18.0 | 30.8 |
| 225* | 21.8 | 33.8 |
| 250 | 21.1 | 34.2 |
| 250* | 23.6 | 37.0 |
| 280 | 22.5 | 36.1 |
| 300* | 23.7 | 40.4 |
| 315 | 23.6 | 37.6 |
| 355 | 25.8 | 40.9 |
| 400 | 28.0 | 44.9 |
| 450 | 29.5 | 47.0 |
| 500 | 31.6 | 51.4 |
| 630 | 38.2 | 61.3 |
| 710 | 42 | 67.4 |
| 800 | 43.3 | 69.4 |
| 900 | 44.5 | 74.0 |
| 1000 | 46.0 | 78.0 |
| 1200 | 48 | 79.0 |
| * Seal for Australian Standard AS-4441 | ||
| TAMAÑO DE LA TUBERÍA | A (pulgadas) | B (pugadas) |
|---|---|---|
| 2in (60mm) | 0.40 | 0.70 |
| 3in (90mm) |
0.50 | 0.85 |
| 4in (100mm) |
0.55 | 0.93 |
| 6in (165mm) |
0.62 | 1.07 |
| 8in (216mm) | 0.66 | 1.13 |
| 10in (267mm) |
0.83 | 1.34 |
| 12in (318mm) | 0.92 | 1.37 |
| TAMAÑO DE LA TUBERÍA (pulgadas) | A (pulgadas) | B (pulgadas) |
|---|---|---|
| 4 | 0.748 | 1.047 |
| 6 | 0.866 | 1.173 |
| 8 | 0.929 | 1.339 |
| 10 | 1.102 | 1.614 |
| 12 | 1.165 | 1.732 |
| 14 | 1.248 | 1.854 |
| 16 | 1.39 | 1.99 |
| 18 | 1.531 | 2.079 |
Ensamblaje
Previo al ensamblaje, inspecione la espiga y la campana ante posibles daños y elimine eventuales partículas de suciedad. Achaflane la espiga, elimine cualquier posible rebaba.
Aplique el lubricante de manera homogénea en el extremo de la espiga.

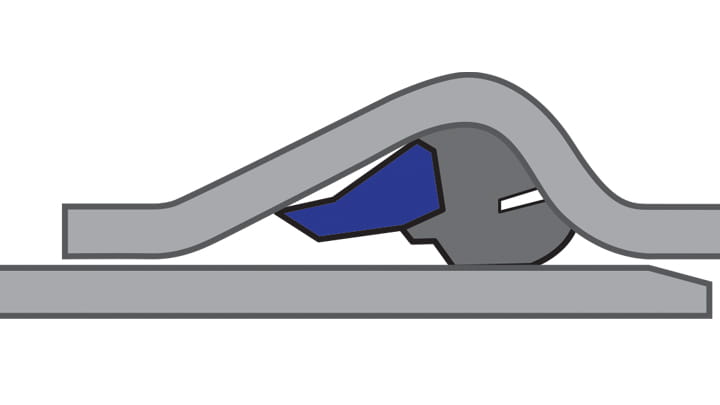

Alinee la espiga y la campana y deslice la espiga en el interior de la tubería hasta el lugar adecuado.
