Trelleborg 607 PIP-Lock es una junta combinada de labio y compresión.
La junta consta de un elemento de caucho flexible para sellar de manera eficaz la campana y la espiga y de un elemento rígido de polipropileno que mantine la junta en la posición correcta.
Las junta se inserta durante el proceso de fabricación convirtiéndose así en una parte integral de la campana. La junta da forma a la propia ranura del sello. Ésto reduce las irregularidades y tolerancias en la campana, incrementa la fiabilidad de la instalación y minimiza el riesgo de desplazamiento del sello durante la instalación de la tubería.
Trelleborg 607 cumple con los requisitos de las normas para aplicaciones de aguas residuals, tanto para interiores como subterráneas.
Características y ventajas principales
- Mayor fiabilidad de la junta debido a la reducción de tolerancia de la misma
- No se desplaza durante el transporte y la instalación
- Fácil mantenimiento
Material
- Caucho EPDM
- Anillo de retención reforzado con PP
- Resistente al ozono
Tamaño de la tubería

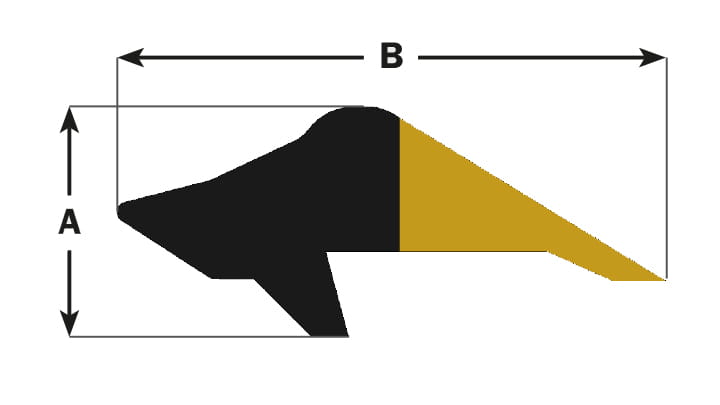

| TAMAÑO DE LA TUBERÍA (pulgadas) | A (pulgadas) | B (pulgadas) |
|---|---|---|
|
6 |
0.40 | 0.96 |
| 8 | 0.44 | 1.06 |
| 10 | 0.54 | 1.28 |
| 12 | 0.58 | 1.38 |
Dimensiones y nomenclatura
En cada junta se indica el espesor del perfil, el diámetro exterior, la dimensión de tubería recomendada y el periodo de producción. Información, además, disponible en el embalaje.
Sujeto a modificación por razones técnicas.
Ensamblaje

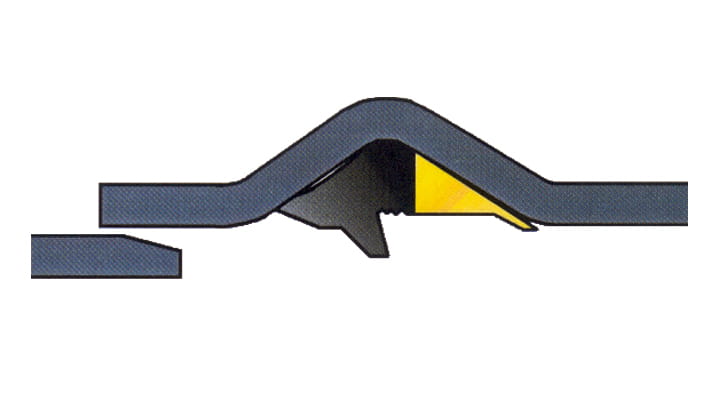

Previo al ensamblaje, inspecione la espiga y la campana ante posibles daños y elimine eventuales partículas de suciedad. Achaflane la espiga, elimine cualquier posible rebaba.
Apply lubricant to the spigot end and immediately bring it into contact with the socket.
Align spigot and socket, and slide the spigot into the pipe, past the seal.
