Applications
Transport hydraulique et pneumatique par aspiration ou refoulement de produits abrasifs chauds (+100°C max.).
Avantages
Excellente résistance à l’abrasion grâce à la forte épaisseur du tube.
Excellente résistance aux intempéries grâce au revêtement en EPDM.
Excellente étanchéité grâce au joint BLOC-END® avec renfort métal et système de centrage.
Livraison à la longueur souhaitée.
Plusieurs raccordements possibles : BLOC-END®, END-FLEX®, manchettes lisses et forcées.
Design

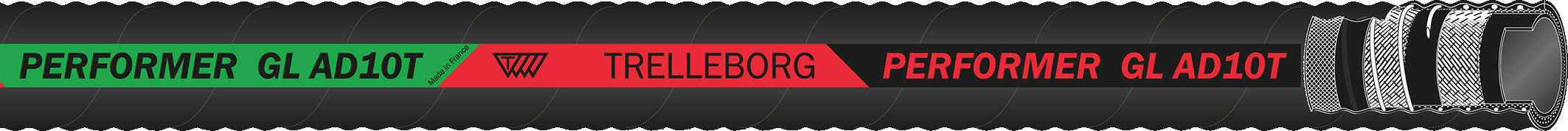

Dessin technique

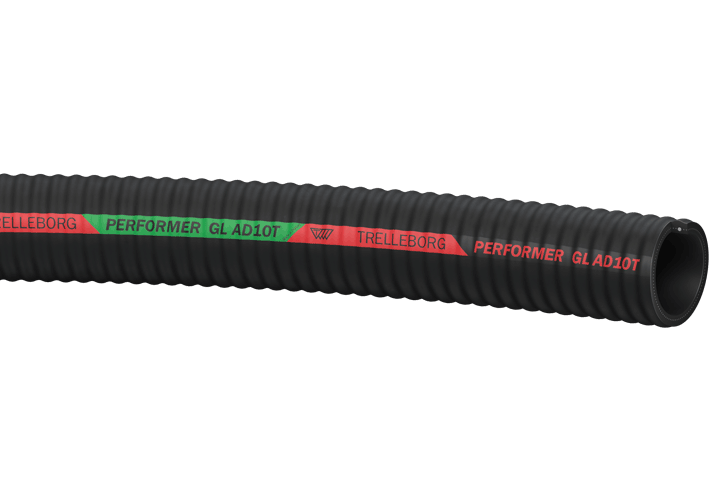

Vue d'ensemble
Tube
EPDM, noir, lisse.
Armature
fils ou nappes synthétiques avec hélice de renforcement en acier noyée dans la paroi
Revêtement
EPDM résistant aux intempéries, noir, ondulé, aspect grain toile.
Température
-30 to +100
Normes et homologations
Les tuyaux équipés de raccords BLOC-END® doivent être utilisés aux pressions de service maximales suivantes :
Ø int.≤150mm : PS=10bar.
Ø int.>150mm :
- PS=10bar pour les applications statiques (sans mouvement du tuyau, sans colonne d’eau, sans traction) et/ou pour une température inférieure à 40°C,
- PS=5bar pour les applications dynamiques et/ou pour une température supérieure à 40°C.
Les tuyaux équipés de raccords END-FLEX® peuvent travailler conformément aux pressions de service ou dépressions indiqués dans le tableau ci-dessous.
Manchettes lisses et forcées.
Ø int.≤150mm : PS=10bar.
Ø int.>150mm :
- PS=10bar pour les applications statiques (sans mouvement du tuyau, sans colonne d’eau, sans traction) et/ou pour une température inférieure à 40°C,
- PS=5bar pour les applications dynamiques et/ou pour une température supérieure à 40°C.
Les tuyaux équipés de raccords END-FLEX® peuvent travailler conformément aux pressions de service ou dépressions indiqués dans le tableau ci-dessous.
Manchettes lisses et forcées.
Informations complémentaires
Dans le cadre d’une utilisation en air comprimé, la pression de service du tuyau est volontairement limitée à une valeur inférieure selon les diamètres afin de rester dans la limite de l'Article 4 §3 de la PED 2014/68/UE : 125-200mm: 5bar, 250mm: 4bar, 300mm: 3bar, ≥350mm: 2bar. Pour une pression de service supérieure en transfert pneumatique : nous consulter.
Très faible allongement sous pression de service inférieure à 10bar.
Les tuyaux sont stockés en longueurs de 20 ou 12m, nous consulter pour de plus grandes longueurs.
Très faible allongement sous pression de service inférieure à 10bar.
Les tuyaux sont stockés en longueurs de 20 ou 12m, nous consulter pour de plus grandes longueurs.
Spécifications techniques
| ID (mm) | OD (mm) | Pression de service (bars) | Pression d'éclatement (bars) | Dépression max. (bars) | Rayon de courbure (mm) | Poids (kg/m) | Longueur (m) | Référence article |
¤ Selon disponibilité. * Tolérance sur longueur : ±1% (norme ISO 1307)
