Design og funksjon

Trelleborg 930 borepakning er en gummipakning for fleksibel tilkobling av korrugerte rør til kummer. Den kan brukes med både prefabrikkerte og kjerneborede hull. Designet på pakningen gjør at vi får en enkel tilkobling og den gir god motstand mot tverrlast, samtidig som den gir avvinklingsmuligheter. Det brede utvalget av tilgjengelige dimensjoner sikrer en fleksibel tilkobling.

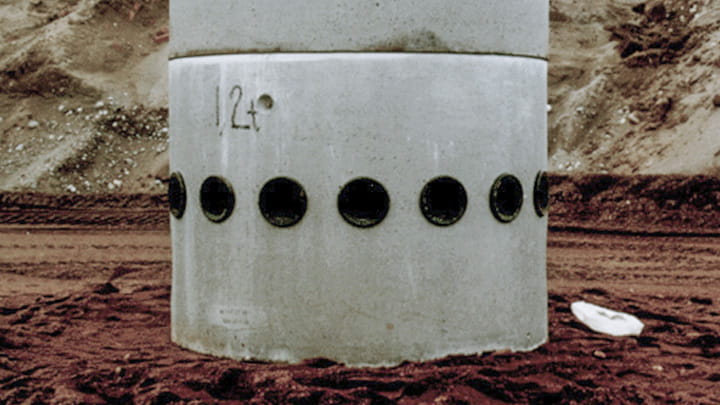

PS_Connector_930_standard_720x405

Funksjoner og fordeler

  • Egnet for bruk med både prefabrikkerte og kjerneborede hull
  • Designet på pakningen gjør at vi får en enkel tilkobling
  • Gir utmerket motstand mot tverrgående skjærbelastning tverrlast
Material rubber

Materiale

  • Syntetisk gummi EPDM
  • Hardhet 40 ± 5 IRHD eller
  • Beskyttes mot ozon

Sizing Chart

Dimensjonstabell Trelleborg 930 Sandstopp for korrugerteplastrør
DIMENSJON UTV. RØR.DIA BOREHULL PROFIL TYKKELSE ART.NR.
150 mm X-Stream/IQ 170 mm 211 mm 25,0 mm 1265124
200 mm X-Stream/IQ 225 mm 262 mm 23,2 mm 1265222
250 mm X-Stream/IQ 282 mm 331 mm 29,5 mm 1265320
300 mm X-Stream/IQ 338 mm 391 mm 32,1 mm 1265425
400 mm X-Stream/IQ 450 mm 482 mm 20,0 mm 1265523
500 mm IQ 560 mm 608 mm 29,5 mm
500 X-Stream 573 mm 608 mm 20,0 mm 1265621
600 mm X-Stream/IQ 685 mm 707 mm 13,0 mm 1396020
800 mm X-Stream 895 mm 925 mm 20,0 mm
800 mm IQ 902 mm 925 mm 13,0 mm
200 mm Infra 232 mm 276 mm 25,0 mm
300 mm Infra 343 mm 391 mm 25,0 mm
400 mm Infra 458 mm 482 mm 13,0 mm
500 mm Infra 573 mm 608 mm 20,0 mm 1265621
600 mm Infra 688 mm 707 mm 13,0 mm 1396020
800 mm Infra 888 mm 925 mm 23,2 mm

Dimensjoner og merking

På hver pakning er det oppgitt profil, diameter og passende rørdimensjoner sammen med produksjonsdato. Tilsvarende informasjon er også inkludert på kartongen.

Med forbehold om endringer av tekniske årsaker.

Snakk med ekspertene våre

Joint Assembly

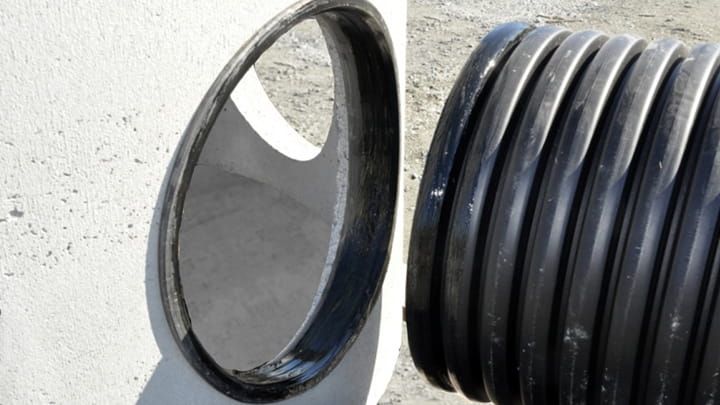

Connector Trelleborg 930 clay

Monter pakningen i hullet. Ikke bruk smøremiddel.

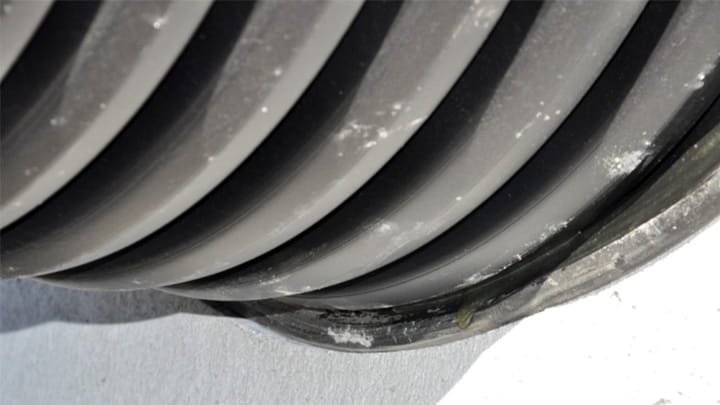

Connector Trelleborg 930_makro

Smør spissenden med Trelleborg 992 Pipe & Manhole glidemiddel.

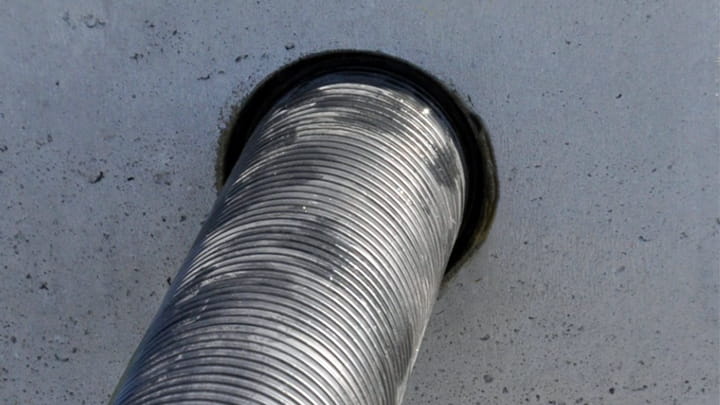

Connector Trelleborg 930 after installation

Sentrer spissenden av røret i pakningen og monter så rørenden er i flukt med innerveggen.
