Diseño y funcionamiento de la junta

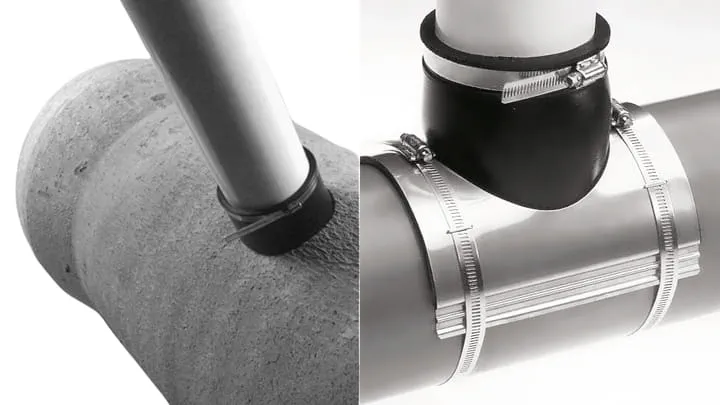

Las juntas Kor-N-Tee® y Kor-N-Tee Saddle® se utilizan para conectar tuberias de hormigón con tuberías de hormigón o con paredes lisas. Se pueden instalar rápida y fácilmente sin la excavación completa de la tubería o sin romper cimientos.
Ambas juntas proporcionan una conexión lateral flexible que se ajusta a los movimientos de tierra y ayuda a evitar cizalladuras. No requiren pegamento, epoxy o cemento para proceder con la conexión lateral.
El "tope positivo" localizado en el interior del Kor-N-Tee y del Kor-N-Tee Saddle® evita la inserción de la tubería lateral en la tubería principal. Los materiales de construcción de ambas junysd cumplen con los requisitos de la norma ASTM C923.
Kor-N-Tee® y Kor-N-Tee®Saddle
Kor-N-Tee®
Kor-N-Tee®
Kor-N-Tee Saddle®
Tamaño de la tubería
Kor-N-Tee®
| Conector P/N | Rango de O.D. de la tubería lateral | Rango de O.D. de la tubería lateral | Abrazadera | Mín. I.D. de la tubería | Mín. grosor de la pared | Herramientas de instalación necesarias |
|---|---|---|---|---|---|---|
|
S006-5 |
4.125-4.800 | 4.960-5.010 | l-80 | 12 | 2.00 | 90349 |
| S006-6 |
5.125-5.625 | 5.960-6.010 | l-128 |
12 |
2.00 |
90349 |
| S006-7B |
5.875-6.375 | 6.995-7.055 | l-128 |
12 |
2.00 |
90225 |
| S006-7BWS |
5.875-6.375 |
6.995-7.055 |
l-128 |
12 |
2.00 |
Torque Wrench |
| S006-7A |
6.750-7.750 | 6.995-7.055 | l-128 |
12 |
2.00 |
90225 |
| S006-9A |
8.000-8.750 | 8.990-9.050 | l-180 |
18 |
2.25 |
90225 & 10831 |
| S006-9 |
8.500-9.875 | 8.990-9.050 | l-180 |
18 |
2.25 |
90225 & 10831 |
| S006-11 |
10.000-10.750 | 11.025-11.115 | l-180 |
21 | 2.25 |
90225 & 10831 |
| * The S006-7BWS with Steel Wedge requires 1/2" socket wrench. Torque to 8ft. Lbs. | ||||||
Kor-N-Tee Saddle®
| Conector P/N | Rango de O.D. de la tubería lateral | Rango de orificios | O.D. mínimo de la línea principal |
|---|---|---|---|
| SJ-4 | 4.10-4.60 | 5 | 6 |
| SJ-6 |
6.10-7.00 | 7 | 8 |
| SJ-8 |
8.10-9.00 | 9 | 10 |
